实验台规划设计中水电图布局的基本原则，你知道吗？

一般实验台厂家在给客户进行实验台规划设计时，需注明实验室内电源位置及上下水的预埋位置及上下水管距地距墙的参数，根据客户所提供的水电系统参数及房间尺寸样式和实验台布局，设计出专业的合格的水电图，然后客户按我方提供的水电布局图纸上设计标明的地方，预留符合规格的供电电源、电源插座、上水管路及下水管路即可。到时，实验台安装工人只需按照图纸进行对接即可，这样做的好处不仅能方便省事，还因为水电系统和实验台等是前期统筹规划的结果，所以更加科学安全。

作为实验台厂家，在进行实验台水电规划设计时有以下几点原则需要注意。

靠边实验台的电源布线原则：

规格为3000mm以内的靠边实验台，只布置预留1组1000mm长的规格为4平方毫米的单相220伏交流电源线头（三线制：L火线、N零线、E地线），在离地面500mm高的墙上；供实验台台面上设备用、电线槽用或试剂架用；

规格超过3000mm以上的靠边实验台，每间隔3000mm布置预留1组1000mm长的规格为4平方毫米的单相220伏交流电源线头（三线制：L火线、N零线、E地线），在离地面500mm高的墙上；供实验台台面上设备用、电线槽用或试剂架用；

中央实验台及试剂架的电源布线原则：

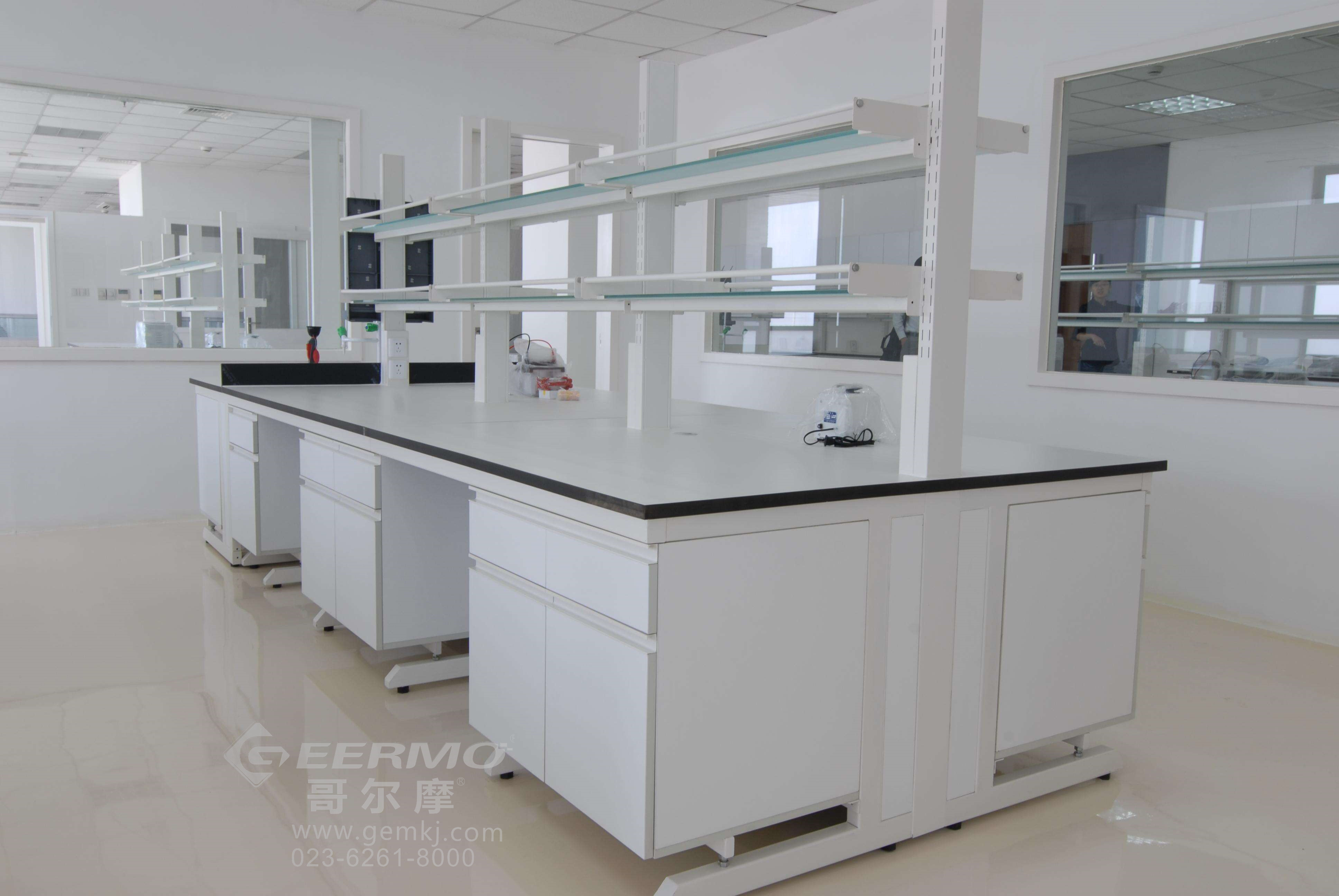

规格为3400mm以内的中央实验台，在其任一端距离端头300mm中间位置,只布置预留1组1000mm长的规格为4平方毫米的单相220伏交流电源线头（三线制：L火线、N零线、E地线）出地面，供实验台台面上试剂架用、设备用或电线槽用。

规格超过3400mm以上的中央实验台，在两端距离端头300mm中间位置，各布置预留1组1000mm长的规格为4平方毫米的单相220伏交流电源线头（三线制：L火线、N零线、E地线）出地面，供实验台台面上试剂架用、设备用或电线槽用。

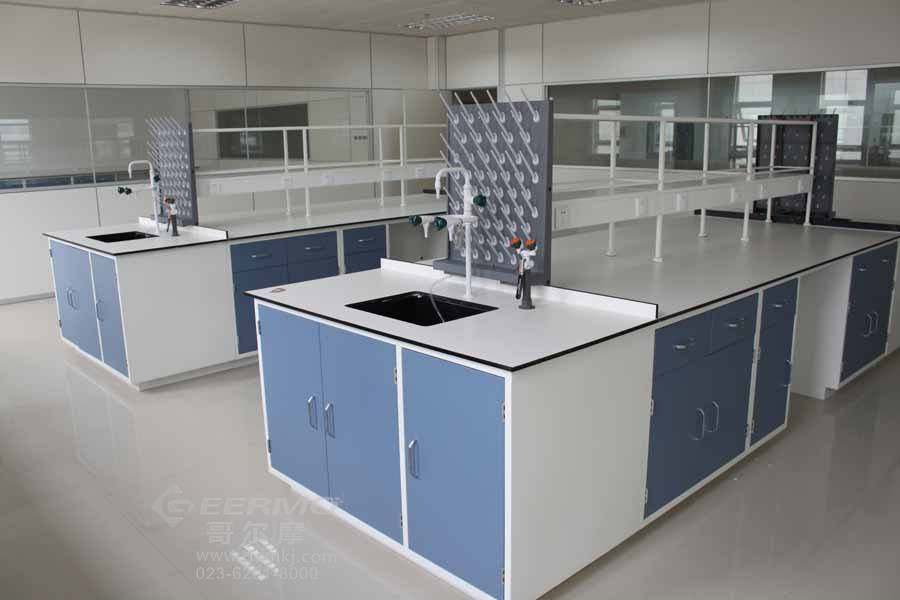

中央实验台水池的上下水管路预埋点，应布置在正对水槽的落水口下方，具体尺寸按实际中央实验台所处房间位置的要求标注；上水管规格为φ21mm，高出地面180mm，带控制水阀；下水管规格为φ50mm，高出地面100mm。

洗涤池、角柜水池、水槽的上水及下水管路的布置原则：

洗涤池水槽的上水及下水管路预埋点布置在地面上，正对实验台台面中间离开台面靠墙边距离350mm处位置。上水管规格为φ21mm，高出地面180mm，带控制水阀；下水管规格为φ50mm，高出地面100mm。

角柜水池的上水及下水管路预埋点布置在地面上，正对实验台台面离开实验台台面靠墙两直角边距离450mm处中心位置。上水管规格为φ21mm，高出地面180mm，带控制水阀；下水管规格为φ50mm，高出地面100mm。

气瓶柜、药品柜、超净实验台及其它需用电源的柜子的电源布置原则：

气瓶柜、药品柜（带排风）及超净实验台台的用电电源插座为单相220伏交流电，布置在离地高1200mm距离柜体边100mm～200mm处，均为两插位（扁插、三插）墙面嵌式暗装插座。

其它需用电源的柜子或设备的电源插座为单相220伏交流电或三相380伏交流电（特殊需要），布置在离地高1200mm距离柜体边100mm～200mm处，均为墙面嵌式暗装插座。

电脑台、仪器台、天平台、显微台的电源布线原则：

电脑台、仪器台、天平台、显微台的用电电源，布置在墙面正对台面中间离地面500mm高墙上，预留1组1000mm长的规格为4平方毫米的单相220伏交流电源线头（三线制：L火线、N零线、E地线）；

通风柜的洗涤池水槽的上水及下水管路预埋点，布置在通风柜背面靠墙边距离100mm且离柜体右边250mm处位置；上水管规格为φ21mm，高出地面180mm，带控制水阀；下水管规格为φ50mm，高出地面100mm。
