重庆哥尔摩科技自主研发的《科学实验室专用边台》

本实用新型涉及实验室设备领域，特别涉及科学实验室专用边台。

实验台是医院、学校、化工厂、科研院所等企事业单位进行实验检测及存放仪器所使用的台子。按照摆放的位置分为：中央实验台、边实验台、转角台；按照材质分为：全钢实验台，钢木实验台，全木实验台，PP实验台、铝木实验台。还有一些高柜：通风柜、药品柜、器皿柜、气瓶柜、防爆柜、玻片柜等。

实验台用于摆放各种实验仪器以及提供实验平台。实验边台为实验台的一种，通常放置在实验室的角落，而通常实验的进行需要供水供气供电，现有的实验边台的供水供气供电的布置存在一定的问题，具体的，水容易溅射到供电插座，影响供电，严重甚至烧毁设备仪器引起火灾；同时，有些实验会产生刺激性或者难闻的气体，现有的实验台不能及时将气体排出，一定程度上污染室内空气。

实用新型内容

本实用新型要解决的技术问题是水气电三路以及排风单元布置不佳。

为实现上述目的，本实用新型采用以下技术方案：

科学实验室专用边台，包括底座和顶板，所述顶板设置在底座上方且其之间留有空间，所述顶板与底柜通过左右两边的第一侧板和第二侧板固定连接形成一体，其中，第一侧板、第二侧板、底座和顶板形成的空间为工作空间，所述第一侧板上设有用于观察工作空间情况的观察窗口，所述底座左侧设有活动空间，所述活动空间内设有支撑板，所述支撑板与所述活动空间枢接，所述支撑板上安装有插座，所述插座连接外部电源，所述顶板设有进气管道与抽风机，所述进气管道一端连接供气源，另一端伸入所述工作空间内，在进气管道伸入工作空间内的部分上设有进气阀门，所述抽风机将工作空间内的气体吸入通过与其出风口相连的排气管道排出，控制所述抽风机工作的开关设置在第二侧板上，所述第二侧板连接清洗单元，所述清洗单元包括清洗台、供水机构，所述供水机构包括进水管，所述进水管连接第一引流管和第二引流管，其中，第一引流管穿过第二侧板伸入工作空间中，在第一引流管伸入工作空间内的部分上设有进水阀，对应第二引流管在其下方设有清洗槽。

上述结构中，实验人员在工作空间内进行实验，第一侧板上的观察窗口的设置使得旁人可以在侧翼观察实验进行情况，支撑板与活动空间枢接，需要接电时，将支撑板翻转，让插座正对上方，方便用电，无需使用时，向下翻转，置于活动空间内；顶部的进气管道用于进气便于实验的进行，需要使用时，打开进气管道伸入工作空间内的部分上的进气阀门，无需使用时，关闭即可，顶部的抽风机通过在第二侧板上的抽风机开关控制，在进行一些会产生刺激性或者难闻的气体的实验时，可通过打开抽风机开关打开抽风机将刺激性或者难闻的气体排出；设置在第二侧板旁边的清洗版块距离供电的插座较远，水分不会溅射到插座上，同时，第一引流管可以满足一些实验的供水需求，在用水时无需从工作空间走到清洗槽或者其他水源地方进行接水，较为方便。

作为优选，所述底座上设有置物版块，所述置物版块包括置物柜与置物橱。

作为优选，所述顶板上设有照明灯，控制照明灯的开关设置在第二侧板上。

作为优选，所述照明灯为荧光灯管，设置为2~4个。

作为优选，所述顶板下端面设有摄像头。

作为优选，所述底座上端面设有防腐蚀层。

有益效果在于：合理的布置水气电三路，靠近墙面设置的清洗版块一方面用于清洗，另一方面给工作空间供水；插座固定在在与活动空间枢接的支撑板上并且设置在远离供水的地点，水不会溅射到插座上影响供电；设置有抽风机，能够及时将产生的刺激性或者难闻的气体排出室外，不污染室内空气。

附图说明

为了更清楚地说明本实用新型具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍。在所有附图中，类似的元件或部分一般由类似的附图标记标识。附图中，各元件或部分并不一定按照实际的比例绘制。

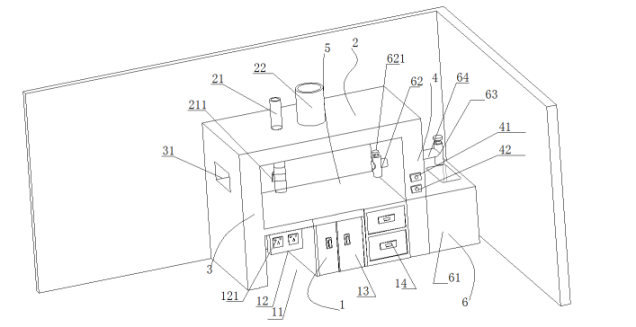

图1 为本实用新型科学实验室专用边台的结构示意图；

图2为本实用新型科学实验室专用边台的结构示意图；

附图标记

其中1为底座，11为活动空间，12为支撑板，121为插座,13为置物柜，14为置物橱；2为顶板，21为进气管道，211为进气阀门，22为排气管道，23为荧光灯管，24为抽风机，3为第一侧板，31为观察窗口，4为第二侧板，41为抽风机开关，42为照明开关，5为工作空间；6为清洗单元，61为清洗台，62为第一引流管，621为进水阀，63第二引流管,64为进水管。

具体实施方式

实施例1：

如图1与图2所示，科学实验室专用边台，包括底座1和顶板2，所述顶板2设置在底座1上方且其之间留有空间，所述顶板2与底座1通过左右两边的第一侧板3和第二侧板4固定连接形成一体，其中，第一侧板3、第二侧板4、底座1和顶板2形成的空间为工作空间5，所述第一侧板3上设有用于观察工作空间情况的观察窗口31，所述底座1靠近第一侧板设有活动空间11，所述活动空间11内设有支撑板12，所述支撑板12与所述活动空间11枢接，所述支撑板12上安装有插座121，所述插座121连接外部电源，所述顶板2设有进气管道21与抽风机24，所述进气管道21一端连接供气源，另一端伸入所述工作空间5内，在进气管道21伸入工作空间5内的部分上设有进气阀门211，所述抽风机24将工作空间5内的气体吸入通过与其出风口相连的排气管道22排出，控制所述抽风机24工作的开关41设置在第二侧板4上，所述第二侧板4连接清洗单元6，所述清洗单元6包括清洗台61、供水机构，所述供水机构包括进水管64，所述进水管64连接第一引流管62和第二引流管63，其中，第一引流管62穿过第二侧板4伸入工作空间5中，在第一引流管62伸入工作空间内的部分上设有进水阀621，对应第二引流管63在其下方设有清洗槽。

上述结构中，实验人员在工作空间内进行实验，第一侧板3上的观察窗口31的设置使得旁人可以在侧翼观察实验进行情况，支撑板12与活动空间11枢接，需要接电时，将支撑板12翻转，让插座121正对上方，方便用电，无需使用时，向下翻转，置于活动空间11内；顶部的进气管道21用于进气便于实验的进行，需要使用时，打开进气管道21伸入工作空间内的部分上的进气阀门211，无需使用时，关闭即可，顶部的抽风机24通过在第二侧板4上的抽风机开关41控制，在进行一些会产生刺激性或者难闻的气体的实验时，可通过打开抽风机开关41打开抽风机将刺激性或者难闻的气体排出；设置在第二侧板旁边的清洗版块距离供电的插座121较远，水分不会溅射到插座上，同时，第一引流管62可以满足一些实验的供水需求，在用水时无需从工作空间走到清洗槽或者其他水源地方进行接水，较为方便。

作为优选，为了方便放置物品，所述底座1上设有置物版块，所述置物版块包括置物柜13与置物橱14，。

作为优选，所述顶板2上设有照明灯，控制照明灯的照明灯开关42设置在第二侧板上。

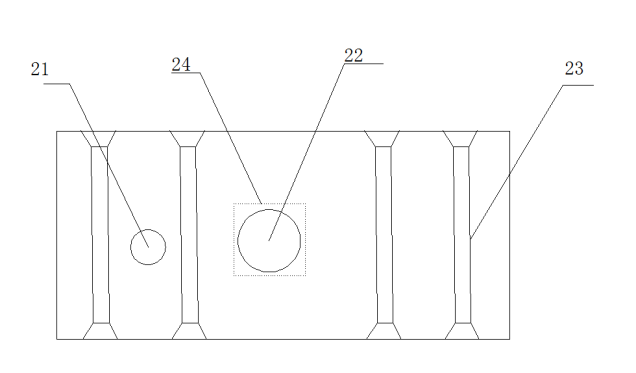

作为优选，考虑实验边台的占地面积以及工作空间的面积，如图2所示，照明灯为荧光灯管23，设置为2个，当然也可以如图3所示，荧光灯管设置为4个。

作为优选，所述顶板2下端面设有摄像头，用于记录实验过程，方便以后作为参考。

作为优选，所述底座1上端面设有防腐蚀层，防止化学实验可能产生的腐蚀物腐蚀底座1上端面。

本实用新型合理的布置水气电三路，靠近墙面设置的清洗版块一方面用于清洗，另一方面给工作空间供水；插座固定在在与活动空间枢接的支撑板上并且设置在远离供水的地点，水不会溅射到插座上影响供电；设置有抽风机，能够及时将产生的刺激性或者难闻的气体排出室外，不污染室内空气。

虽然以上描述了本实用新型的具体实施方式，但是本领域的技术人员应当理解，这些仅是举例说明，本实用新型的保护范围是由所附权利要求书限定的。本领域的技术人员在不背离本实用新型的原理和实质的前提下，可以对这些实施方式作出多种变更或修改，但这些变更和修改均落入本实用新型的保护范围。
